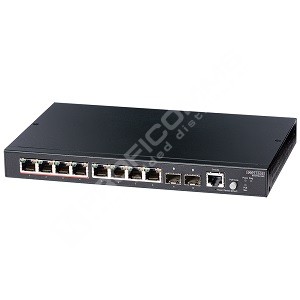

L2 Gigabit Etherenet PoE Smart switch ECS2100-10PE je osazen 8x 10/100/1000Base-T RJ-45 porty, 4x podpora PoE+ (max. 30W/port, celkově max. 65W) a dvěma dvourychlostními FE/GE SFP sloty pro optický uplink, s podporou 100Mb i 1Gb SFP trnasceiverů. Switch ECS2100-10PE je bez větráků, což umožňuje jeho umístění přímo v kanceláři.
ECS2100-10PE patří do série L2 Gigabit Ethernet přepínačů ECS2100 firmy Edge-Core. Ta je určená především pro malé a střední (SOHO / SMB) počítačové sítě nebo kamerové systémy. Jedná se o ucelenou řadu switchů, od 8 do 48 portů s možností podpory napájení PoE+ (až 30W/port) a optického up-linku. Jednoduchou konfiguraci a správu přepínačů zajišťuje webové rozhraní, k dispozici je také Telnet a SNMP management a nově i přes sériovou konzoli. Správa jednotky je možná na IPv4 i na IPv6.
SFP sloty pro uplink jsou dvourychostní, podporují 100Mb a Gigabit SFP (Mini-GBIC) transceivery. Verze s podporou napájení Power over Ethernet Plus (PoE+) dle standardu IEE 802.3af umožňují po stávajícím UTP kabelu CAT 5e přenášet nejen data rychlostí až 1GB/s, ale i napájení pro zařízení podporující PoE, např. IP telefony, Wi-Fi přístupové body, IP kamery atd. Napájení PoE je možné konfigurovat z managementu, lze povolit / zakázat PoE per port, nastavit maximální PoE výkone per port (např. 30W na portu č. 1 a 7,5W na dalších 6ti portech) a nastavit prioritu portů (v případě připojení více PoE zařízení s celkovým příkonem nad maximální možný PoE výkon budou napájené pouze zařízení připojené k portům s vyšší PoE prioritou tak, aby celkový poskytovaný PoE výkone byl do daného maxima.
Přepínače řady ECS2100 nabízí podporu virtálních sítí VLAN (IEEE 802.1Q, až 4 tisíce aktivních VLAN) a agregaci linek (IEE 802.3ad). Spanning Tree protokoly STP / RSTP / MSTP zabraňují vzniku smyček v Ethernet síti, umožňují tak vytvářet redundantní kruhové topologie. Přepínač je vhodný nejen pro přenost dat, ale díky podpoře funkcí QoS a IGMP Snooping také pro přenos hlasu (VoIP) a videa (multicast, IP-TV, VoD). K dispozici je 8 HW prioritních front pro zajištění kvality služeb (QoS). Klasifikace dat je možná podle standardu IEE 802.1p a DSCP. Z pohledu bezpečnosti přepínač nabízí autentizaci uživatelů na základě MAC adresy, webovou autentizaci a také Port-based a MAC- based autentizaci dle IEE 802.1X (RADIUS).
Přepínače řady ECS2100 jsou vhodné pro uživatele, kteří:
-
hledají kvalitní, ale cenově efektivní řešení
-
chtějí povýšit přenosovou rychlost na 1Gb/s
-
chtějí nahradit přepínače bez managementu cenově dostupným řešením s managementem a podporou široké sady L2 funkcí
-
chtějí napájet koncová zařízení se spotřebou do 30W přes UTP kabely ze switchů, nikoliv pomocí PoE injektorů nebo externích zdrojů
Výhody série ECS2100 oproti starší sérii ECS2000:
-
fyzická sériová konzole
-
cisco-like CLI
-
vyšší PoE výkon
-
podpora private MIB
-
CPU Guard
Specifikace:
-
8x RJ-45 10/100/1000 Base s PoE+
-
2x 1G SFP ports
-
PoE výkon: 65W (pouze 4 porty)
-
1x Console Port
-
Rozměry: 27x240x155mm
-
Operační teplota: 0°C to 50°C
-
Operační vlhkost: 10% to 90%
Výkon:
-
Switching Capacity: 20Gbps
-
Forwarding Rate: 14,9Mpps
-
Flash Memory 32MB
-
DRAM: 256MB
-
MAC Table: 8K
-
Jumbo Frames: 10K
L2 Funkce:
-
Spanning Tree Protocol:
-
IEEE 802.1D Spanning Tree Protocol (STP)
-
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
-
IEEE 802.1s Multiple Rapid Spanning Tree Protocol (MSTP)
-
Loopback Detection
-
BDPU Filter/Guard BDPU Forward
-
Root Guard
-
VLANs:
-
Supports 4K IEEE 802.1Q VLANs
-
Port-Based/MAC-Based/Protocol-Based VLANs
-
Guest VLAN
-
Auto Voice VLAN
-
Auto Surveillance VLAN*
-
Static Trunk
-
IEEE 802.3ad Link Aggregation Control Protocol (LACP)
-
IGMP v1/v2/v3 snooping
-
IGMP Filtering/Throttling
-
IGMP Queries
-
IGMP Immediate leave
-
MLD Snooping
-
Link Aggregation:
-
IEEE 802.3az
-
Cable Length
-
No Link Power-Saving
-
IGMP Snooping:
-
LLDP/LLDP-MED
-
Green-Saving
-
Jumbo Frame packet
-
Cable Diagnostic
Funkce QoS:
-
Rate Limiting
-
Priority Queues Schedule (WRR/Strict Priority/Hybrid QoS)
-
Port-Based QoS
-
IPv4/IPv6 DSCP
-
DiffServ
-
Auto VOIP
-
Auto Video
-
8 HW Queues per port
-
Dynamic QoS
Funkce IPv6:
-
IPv4/IPv6 Dual Protocol Stack
-
IPv6 Management
-
IPv6 Ping/Trace
-
IPv6 Telnet
-
IPv6 Syslog
-
IPv6 TFTP
-
HTTP over IPv6
-
SNMP over IPv6
PoE:
-
Support IEEE 802.3af (15.4 W)/IEEE802.3at (30W) on each port (Total PoE Power Budget as follows):
-
ECS2100-10PE (65 W)
-
ECS2100-10P (125 W)
-
ECS2100-28P (200 W)
-
ECS2100-28PP (370 W) (Up to 740W using PS3000+EPS460W)
-
Dynamic Power Allocation
-
Auto disable after exceeding power budget
-
PoE Timer
Bezpečnostní funkce:
-
DDOS Protection
-
CPU Guard (CPU Protection)
-
Port Isolation
-
Port Mirror (One to One, One to Many)
-
Remote Mirror
-
Storm Control
-
Broadcast/Multicast/Unknown Storm Control
-
IEEE 802.1X
-
ACL
-
Ingress Only
-
L2/L3/L4
-
ACL entry: 512
-
IPv4/IPv6
-
TCP/UDP-Based, MAC-Based ACL
-
Port Security
-
MAC Filter
-
MAC Authentication
-
Port max count per port
-
Dynamic VLAN Assignment
-
Dynamic ARP Inspection
-
AAA (RADIUS/TACACS+)
-
IP Source Guard
-
SSH v1.5/v2.0
-
SSL v1/v2/v3
-
SSL IPv4/IPv6
-
(10T/P/PE/28T/28P/28PP Trace on port (Ingress only) (52T/26T trace multi port)
-
SFlow*
Management:
-
System password protection
-
NTP/SNTP
-
Dual Image/Configuration
-
Configuration upload/download (HTTP/TFTP/FTP)
-
Firmware upload/download (HTTP/TFTP/FTP)
-
Auto Firmware Upgrade
-
RMON (groups 1,2,3 and 9)
-
SNMP
-
SNMP Trap
-
SNMP v1/v2/v3
-
SNMP Standard/Private MIB
-
Management Access (Console/SNMP/Web /Telnet )
-
Memory Flash Log
-
Event/Error Log/Syslog
-
DHCP v4/v6 Client//DHCP Snooping
-
DHCP Snooping Option82
-
Dynamic Provision (via Option 66,67)
-
DHCP Relay v4 (v6*)
-
Port Mirroring (One to One) TX/RX (both)
-
DNS Client without DNS proxy
