PoE se od svého vývoje na počátku století stalo populární technologií zejména pro komerční a průmyslové aplikace, velký nástup zažilo napájení po datových kabelech zejména s příchodem VoIP technologie. A proč je PoE napájení výhodné?
- Šetří kabely
- Šetří množství napájecích zásuvek
- Zjednodušuje připojování přístrojů; zapojuje se jen 1 datový konektor místo 2 (data+napájení)
- Zajišťuje zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen zálohovaně (z UPS)
- Umožňuje správci sítě snadný dálkový restart napájeného přístroje na konci kabelu vypnutím a zapnutím napájení pomocí příkazu na konkrétním portu
IEEE 802.3 bt
Implementace PoE je relativně jednoduchá a to jak u nových tak stávajících instalací přidáním tzv. Midspan PoE injektoru. Vzhledem k rostoucí poptávce po větším a větším výkonu prochází tato technologie neustálým vývojem. Ve snaze doplnit standard IEEE 802.3af bylo na trh zavedeno mnoho proprietárních protokolů PoE se schopností dodávat 60 W až 95 W pod různými názvy, jako například:
- UPoE (Cisco)
- LTPoE (Linear Tech/Analog Devices)
- PoH (MicroSemi/Microchip)
- PoE ++ (Průmysl)
- 4PPoE (Průmysl)

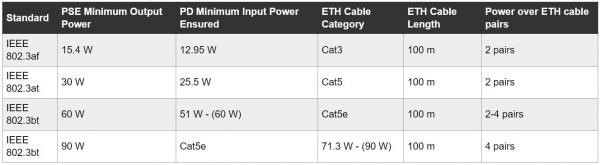

Tyto technologie nedodržují současné standardy a nejsou interoperabilní. U nekompatibilního hardware může dokonce dojít k jeho poškození. V roce 2018 byl světu představen nový standard IEEE 802.3bt pro PoE, který umožňuje dodat energii o velikosti až 71,3 W na PD((napájené zařízení). To znamená, že z PSE(zařízení přenášející energii) musí odcházet energie o velikosti až 90 W. Tabulka níže shrnuje možnosti PSE napájení a PD napájení pro všechny standardy:

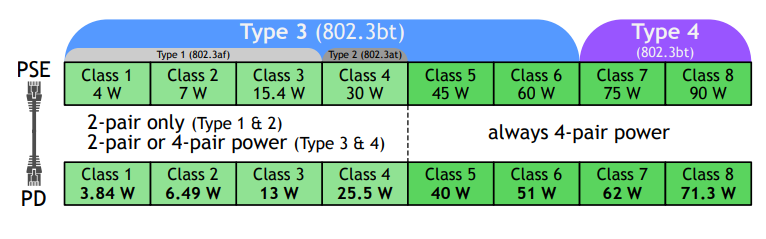

Porovnání High Power PoE (IEEE 802.3bt) s PoE (IEEE 802.3af) a PoE + (IEEE 802.3at). IEEE 802.3bt zavádí vyšší výkon spolu s novými typy PSE a PD a novými třídami. (Zdroj tabulky: Microsemi)
Kromě možnosti přenosu většího výkonu prostřednictvím ethernetových kabelů definuje nový standard PoE IEEE 802.3bt mnoho dalších nových funkcí (vylepšení) ve srovnání s předchozími standardy:
- Automatická klasifikace třídy (Autoclass)
- Podpora napájení v pohotovostním režimu
- Adaptivní změna výkonu, pokud je známa délka kabelu
- Podporuje 2.5G-BaseT, 5G-BaseT, 10G-BaseT
- Zpětně kompatibilní s IEEE 802.3at / af
Co je to Endspan a Midspan?
Endspan je název pro switch, který v sobě má již zabudovaný hardware s podporou PoE. Endspan dokáže napájení dodávat jak do volného páru vodičů, tak přímo na datové vodiče. Midspan používá tzv „injektor“ umístěný mezi existujícím ethernetovým switchem a napájeným zařízením. Midspan je schopen dodávat energii pouze na volný pár nikoliv na datové vodiče. Na trhu je mnoho Midspan zařízení, které lze snadno připojit ke stávající ethernetové síti.
Například nezodolněný PoE injektor OM-PSU-P kompatibilní se standardem IEEE 802.3af. Případně některý ze zodolněných PoE injektorů do náročného prostředí kde jsou kladeny velké nároky na odolnost či redundanci
Příklady zařízení které dnes vyžadují standard IEEE802.3bt (60W a 90W):
- Bezpečnostní PTZ kamery
- Chytré LED osvětlení
- Výkonné přístupové body (802.11ax)
- Interkomy, LED panely
- Pokladní systémy
V současné době lze vybírat ze široké škály síťových zařízení s PoE napájením - ať už cenově dostupných či náročnějších řešení:
Současné trendy PoE napájení:
- Využití PoE napájení u chytrých LED osvětlení
- Implementace PoE napájení v IoT segmentu
- Optické vlákno společně s PoE napájením (Hybridní optický kabel)
Pokud máte zájem o konzultaci ohledně PoE síťových technologií, neváhejte nás kontaktovat:
|
|
|
